- Thiết bị là một bộ học cụ hiện đại cho phép học viên thao tác trực tiếp và đo kiểm các thông số kỹ thuật cảm biến cơ bản tương tự như trên ô tô bằng đồng hồ đo điện truyền thống.
- Học viên và giáo viên có thể đo kiểm mô phỏng trực tuyến, điều khiển và đồ thị hóa quá trình biến đổi liên tục bằng máy vi tính thông qua phần mềm VE-TRANNER và bộ thu thập số liệu tương tự /số
(Analog/Digital).
- Thiết bị có khả năng kiểm tra chẩn đoán lỗi sai hỏng đồng thời bằng phương pháp truyền thống (sử dụng MIL code) và phần mềm chuyên dụng EFI Scan.
- Bộ thiết bị cung cấp một tài liệu lý thuyết cơ sở và chuẩn mực bằng tiếng Việt cho giáo viên và học viên sử dụng học tập, nghiên cứu và làm giáo án đào tạo cho các trường nghề về ô tô.

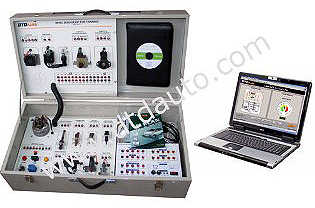

Hình ảnh
tham khảo của thiết bị EFI KIT (hình ảnh thực tế có thể
thay đổi)
●
ỨNG DỤNG
- Giáo cụ & học cụ trường đào tạo nghề điện, điện tử và ô tô
● ƯU ĐIỂM
-
Tiếng Việt, nhỏ gọn, tích hợp, thuận tiện vận chuyển đào tạo nhiều nơi
- Đào tạo với thiết bị này, thời gian đào tạo sẽ rút ngắn nhưng hiệu quả truyền đạt cao và rất hấp dẫn học viên.
- Thiết bị cũng cung cấp cho học viên một phương tiện và công nghệ mới nhất trong sửa chữa, kiểm tra và chẩn đoán những trục trặc và hư hỏng trên động cơ ô tô.
- Giúp cho học viên và giảng viên thuận tiện trong việc học và giảng dậy hệ thống điều khiển điện tử cơ bản trên ô tô với cấu trúc “KIT” xách tay nhỏ gọn, tích hợp thuận tiện trong việc di chuyển thiết bị bằng xe gắn máy phù hợp với giáo viên thường xuyên thay đổi địa điểm đào tạo ở những nơi khác nhau.
●
ĐẶC ĐIỂM KỸ THUẬT
* Phần mô hình:
- Bao gồm đầy đủ các chi tiết của hệ thống cảm biến sử dụng trên động cơ của nhà sản xuất Toyota
- Lắp đặt theo mô hình KIT thực hành. Các chi tiết có thể hoạt động như trên ô tô với nguồn điện 12V
- Các giắc cắm nối và sơ đồ nguyên lý cho phép người học thao tác nghiên cứu, đo kiểm các thông số thực thuận tiện
- Bộ phận đánh Pan với các lỗi cơ bản của hệ thống
- 01 giắc kết nối trao đổi dữ liệu với máy tính
* Chi tiết bao gồm:
- 01 cặp xách tay lớn, thuận tiện cho di chuyển
- 01 vòi phun xăng chính
- 01 vòi phun khởi động lạnh
- 01 cảm biến nhiệt độ khí nạp
- 01 cảm biến nhiệt độ động cơ
- 01 cảm biến tuần hoàn khí thải
- 01 cảm biến áp suất tuyệt đối cổ hút khí nạp
- 01 cảm biến lưu lượng khí nạp
- 01 cảm biến vị trí bướm ga
- 01 cảm biến tốc độ động cơ
- 01 cảm biến vị trí trục cam
- 01 ECU
- 01 đồng hồ hiển thị LCD
- 01 khóa điện chính
- 01 bộ đánh pan
- 01 đèn báo lỗi
- 01 denco tạo động lực bằng mô tơ điện 12V DC
- 01 giao diện kết nối máy tính và phụ kiện khác
* Phần mềm trên máy tính:
- Hệ thống giao diện điện tử
- Thực hành đánh PAN và chẩn đoán bằng nhiều phương pháp
- Hiển thị bằng tiếng Việt
- Phần mềm bản quyền cùng đĩa CD đi kèm
- Đồng hồ đo điện
- Bình điện 12V
- Phụ kiện đi kèm
- Tài liệu hướng dẫn tiếng Việt
●
HÌNH ẢNH THAM KHẢO
Hình ảnh bộ thiết bị
Giao diện phần mềm trên máy
tính
Giao diện phần mềm trên máy
tính
Bộ thiết bị EFI Scan
